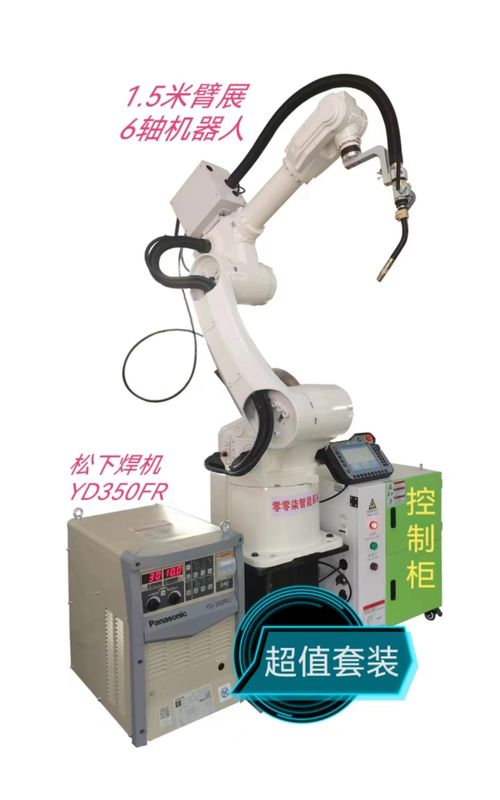

স্ট্যান্ডার্ড CO2 ঢালাই রোবো
কনফিগারেশন:
1. রোবট বডি, CRP1410-10 এর 1 সেট (6-অক্ষ সংযোগ)।বুম 1500MM লম্বা।একটি রোবট বেস।
2. কন্ট্রোল ক্যাবিনেট, CRP (G4 জেনারেশন) ড্রাইভ কন্ট্রোল ইন্টিগ্রেটেড কন্ট্রোল ক্যাবিনেট, এবং একটি 6-অক্ষ লিঙ্কেজ সমন্বয় ক্যাবিনেট।
3. প্রতিরক্ষামূলক ট্রান্সফরমার, কন্ট্রোলার 3KW একটি বিরোধী হস্তক্ষেপ বিচ্ছিন্নতা সুরক্ষা ট্রান্সফরমার দিয়ে সজ্জিত।
4. আন্তঃসংযোগ লাইন, 6m সংযোগকারী নিয়ন্ত্রণ লাইনের 2 টি গ্রুপ।
5. প্রোগ্রামিং শিক্ষণ ডিভাইস, 6m লাইন শিক্ষণ ডিভাইস, এবং এক স্পর্শ ডিজিটাল ডিসপ্লে।
6. একটি কন্ট্রোল বক্স, স্ট্যান্ডার্ড স্টার্ট স্টপ কন্ট্রোল বক্স এবং দুটি 6m তার।
7. রোবটের জন্য বিশেষ ওয়েল্ডিং মেশিন, একটি Meggitt 350 স্ট্যান্ডার্ড কার্বন ডাই অক্সাইড ওয়েল্ডিং মেশিন।
8. ওয়েল্ডিং বন্দুক, রোবটের জন্য বিরোধী সংঘর্ষ ওয়েল্ডিং বন্দুকের এক সেট।
9. ঢালাই তারের একটি গ্রুপ, 3m তারের এবং 6m নিয়ন্ত্রণ লাইন।
রোবট শরীরের কর্মক্ষমতা বৈশিষ্ট্য
বাহু স্প্যান 1.5 মিটার।নকশাটি অত্যন্ত কম্প্যাক্ট এবং নমনীয়ভাবে মাটিতে বা উল্টোভাবে ইনস্টল করা যেতে পারে।
· বড় কাজের স্থান, দ্রুত চলমান গতি এবং উচ্চ পুনরাবৃত্ত অবস্থান নির্ভুলতা সহ, এটি ঢালাই অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য উপযুক্ত।
· নিরাপত্তা জরুরী স্টপ বোর্ড কন্ট্রোল সিস্টেমের সাথে সজ্জিত, এবং নিরাপত্তা রিলে সার্কিট জরুরী স্টপ নির্ভরযোগ্যতা নিশ্চিত করার জন্য ডবল-সার্কিট জরুরী স্টপ প্রদানের জন্য গৃহীত হয়।
· রোবট বডি অত্যন্ত নমনীয় বিশেষ তারের গ্রহণ করে।
· বিল্ট-ইন থ্রি-ফেজ ট্রান্সফরমার 380V এবং 220V বিচ্ছিন্ন করে যাতে বিদ্যুৎ সরবরাহ আরও স্থিতিশীল হয়।বিল্ট-ইন থ্রি-ফেজ ফিল্টার কার্যকরভাবে EMC এবং EMI-এর কর্মক্ষমতা উন্নত করতে পারে।
· রোবট বডি ডুয়াল-সার্কিট গ্যাস পাইপের সাথে থাকে ঢালাইয়ের চাহিদা মেটাতে।
· 6-অক্ষের মধ্যবর্তী গর্তের অভ্যন্তরীণ ব্যাস 44 মিমি, এটি জল-কুলিং টর্চ এবং বেলো টর্চের ইনস্টলেশন প্রয়োজনীয়তা পূরণ করতে পারে।
· অত্যন্ত নমনীয় ঢালাই তারের অন্তর্নির্মিত হয়.
ঢালাই ওয়ার্কপিস
রোবট বডি টেকনিক্যাল প্যারামিটার
| মডেল |
|
CRP-RH14-10-W |
| আর্ম ফর্ম |
|
উল্লম্ব একাধিক জয়েন্টগুলোতে |
| স্বাধীনতার ডিগ্রি |
|
6 অক্ষ |
| সর্বোচ্চ পেলোড |
|
10 কেজি |
| পুনরাবৃত্ত অবস্থান নির্ভুলতা |
|
±0.08 মিমি |
| সর্বোচ্চ পৌঁছানোর দূরত্ব |
|
1454 মিমি |
| রোবটের শরীরের ওজন |
|
170 কেজি |
| ইনস্টলেশন মোড |
|
গ্রাউন্ড, উল্টো দিকে মাউন্টিং, ওয়াল মাউন্টিং |
|
সর্বোচ্চ ভ্রমণ
|
অক্ষ 1 |
গ্রাউন্ড/আপসাইড ডাউন মাউন্টিং-167°~167°, ওয়াল মাউন্টিং -30°~30° |
| অক্ষ 2 |
-155°~90° |
| অক্ষ 3 |
-175°~240° |
| অক্ষ 4 |
-190°~190° |
| অক্ষ 5 |
-105°~130° |
| অক্ষ 6 |
-105°~130° |
|
সর্বোচ্চ অক্ষ
গতি
|
অক্ষ 1 |
169°/সে |
| অক্ষ 2 |
169°/সে |
| অক্ষ 3 |
169°/সে |
| অক্ষ 4 |
301°/সে |
| অক্ষ 5 |
220°/সে |
| অক্ষ 6 |
743°/সে |
|
অনুমোদনযোগ্য
টর্ক
|
অক্ষ 4 |
20N.m |
| অক্ষ 5 |
5 20N.m |
| অক্ষ 6 |
11N.m |
|
অনুমোদনযোগ্য
নিষ্ক্রিয়তা মুহূর্ত
|
অক্ষ 4 |
0.5kg.m2 |
| অক্ষ 5 |
0.5kg.m2 |
| অক্ষ 6 |
0.16 kg.m2 |
|
স্থাপন
পরিবেশ
|
পরিবেষ্টিত তাপমাত্রা |
0~45℃ |
| আপেক্ষিক আদ্রতা |
20~80% (কোন ঘনীভবন নেই) |
| কম্পন |
0.5G এর নিচে |
| অন্যান্য |
রোবট ইনস্টলেশন থেকে দূরে থাকতে হবে: দাহ্য বা ক্ষয়কারী লিগুইড বা গ্যাস।
হস্তক্ষেপের বৈদ্যুতিক উত্স |
| আইপি লেভেল |
|
বডি IP54, কব্জি IP67 |
| সুবিধা বৈশিষ্ট্য |
|
কমপ্যাক্ট গঠন, উচ্চ গতি, উচ্চ নির্ভুলতা, উচ্চ প্রসারণযোগ্যতা এবং সহজ অপারেশন, |
| আবেদন |
|
Welding.cutting.assembly.handling, marking.grinding |
গুদামের কোণে
"আমাদের উদ্দেশ্য:
প্রতিটি ডিভাইস, আমাদের আরও ভাল করতে হবে!!
অনুস্মারক:
আমাদের পণ্য ক্রমাগত আপগ্রেড এবং উন্নত হয়.
যদি রঙ বা গঠন পরিবর্তিত হয়, প্রকৃত বস্তুটি প্রাধান্য পাবে"
